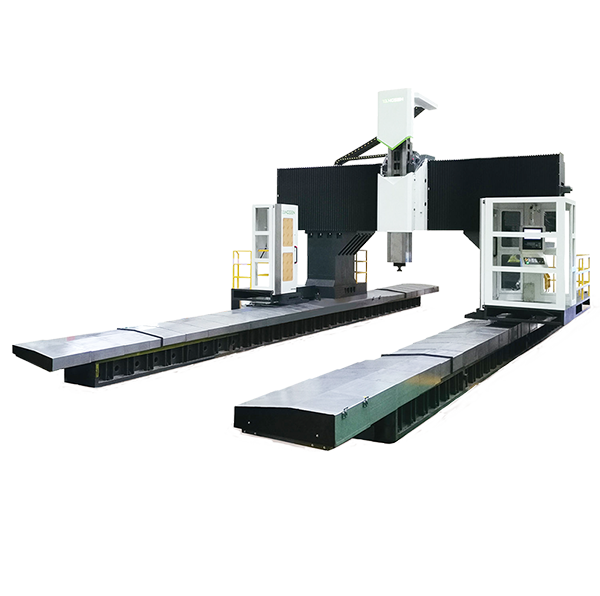

YSMD-32042

модель
YSMD-32042
Вид станка — 5-осевой обрабатывающий центр
Ход X/Y/Z — 32000×4200×800 мм
Масса — Не указана в опубликованной спецификации
консультация
Технологические параметры

Технологические параметры YSMD-32042

Параметр
Значение
Вид станка
5-осевой обрабатывающий центр
Ход X/Y/Z
32000×4200×800 мм
Расстояние от торца шпинделя до поверхности стола
200–1000 мм (включая головку)
Ширина проёма
4200 мм
Размер стола
32000×3500 мм
Максимальная нагрузка на стол
10 т
Т-пазы
36×200 мм
Конус шпинделя
HSK 100A
Частота вращения шпинделя
10000 об/мин
Тип привода шпинделя
Электрошпиндель
Мощность шпинделя S1/S6
не менее 54 кВт
Крутящий момент S1/S6
не менее 200 Н·м
Максимальная рабочая подача
6000 мм/мин
Смена инструмента
Боковая
Хвостовик инструмента
HSKA100
Ёмкость магазина
30
Макс. диаметр инструмента
112 мм
Макс. диаметр без критического инструмента
200 мм
Макс. длина инструмента
350 мм
Макс. масса инструмента
18 кг
Время смены инструмента
4,9 с
Мощность двигателя шпинделя
54 кВт
Сервоприводы осей
5,2×4/5,2/5,2 кВт
Насос СОЖ
4-60
Давление воздуха
6
Габариты Д×Ш×В
45600×8130×5920 мм
