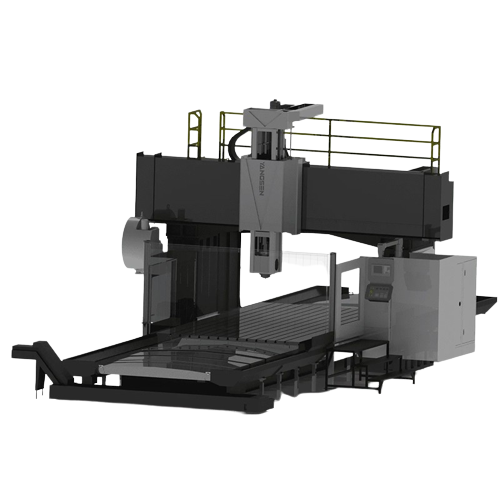

YSMV-5041-5X

модель
YSMV-5041-5X
Вид станка — 5-осевой обрабатывающий центр
Ход X/Y/Z — 5000×4300×1500 мм
Масса — Около 53 т
консультация
Технологические параметры

Технологические параметры YSMV-5041-5X

Параметр
Значение
Вид станка
5-осевой обрабатывающий центр
Ход X/Y/Z
5000×4300×1500 мм
Расстояние от торца шпинделя до поверхности стола
250–1750 мм
Ширина портала
4100 мм
Проходная высота портала
1780 мм
Размер стола
4600×3000 мм
Максимальная нагрузка на стол
30 т
Т-пазы
28×200 мм
Конус шпинделя
HSKA63
Частота вращения шпинделя
18000 об/мин
Тип привода шпинделя
Пятиосевая поворотная головка A/C
Максимальная рабочая подача
6000 мм/мин
Смена инструмента
Боковая
Хвостовик инструмента
HSKA63
Ёмкость магазина
24
Макс. диаметр инструмента с соседним
80 мм
Макс. диаметр без соседнего
120 мм
Макс. длина инструмента
350 мм
Макс. масса инструмента
8 кг
Время смены инструмента
2,5 с
Мощность двигателя шпинделя
30 кВт
Сервоприводы X/Y/Z
5,4/5,4/5,4 кВт
Насос СОЖ
4-60
Требуемая мощность
40 кВА
Давление воздуха
6–8 кг/см²
Габариты Д×Ш×В
12800×8050×6420 мм
Масса
Около 53 т
