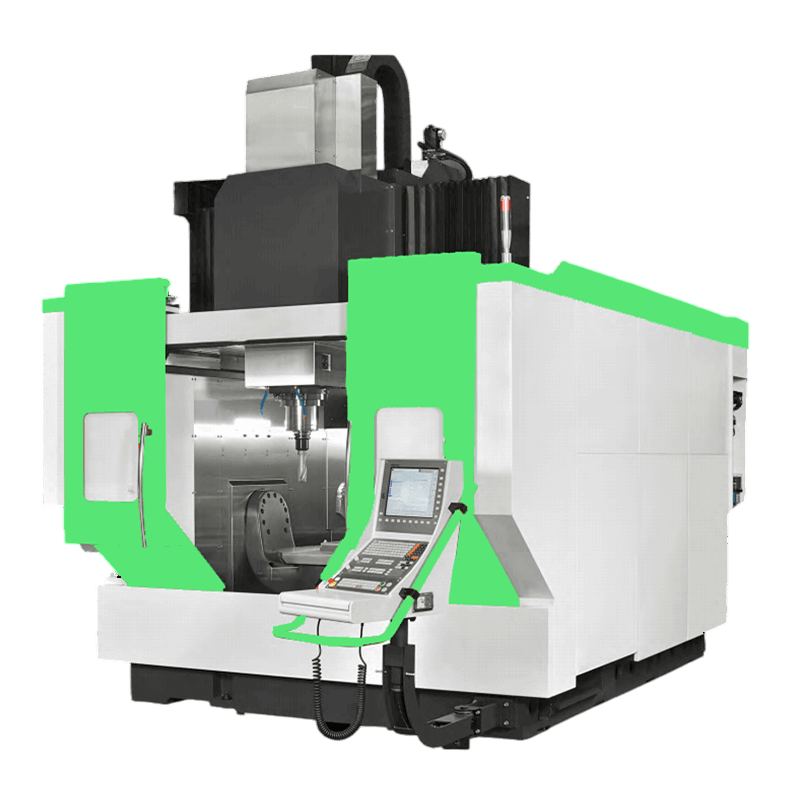

YSU-800-5X

модель
YSU-800-5X
Вид станка — 5-осевой обрабатывающий центр
Ход X/Y/Z — 850/850/640 мм
Масса — 21 т
консультация
Технологические параметры

Технологические параметры YSU-800-5X

Параметр
Значение
Вид станка
5-осевой обрабатывающий центр
Ход X/Y/Z
850/850/640 мм
Расстояние от торца шпинделя до стола
80–720 мм
Направляющие
Шариковые линейные
Размер стола
Ø850 мм
Максимальная нагрузка на стол
1000 кг
Т-пазы
18
Конус шпинделя
HSK-A63
Частота вращения шпинделя
18000 об/мин
Привод шпинделя
Электрошпиндель
Быстрые подачи X/Y/Z
36/36/36 м/мин
Максимальная рабочая подача
10000 мм/мин
Смена инструмента
Боковая
Хвостовик инструмента
HSK-A63
Ёмкость магазина
32
Макс. диаметр инструмента с соседним
80 мм
Макс. диаметр без соседнего
120 мм
Макс. длина инструмента
300 мм
Макс. масса инструмента
8 кг
Время смены инструмента
2,5 с
Мощность двигателя шпинделя
30 кВт
Сервоприводы трёх осей
2,9/2,9×2/3,55 кВт
Насос СОЖ
4-60
Требуемая мощность
60 кВА
Давление воздуха
6–8 кг/см²
Габариты Д×Ш×В
4528×2240×3650 мм
Масса
21 т
