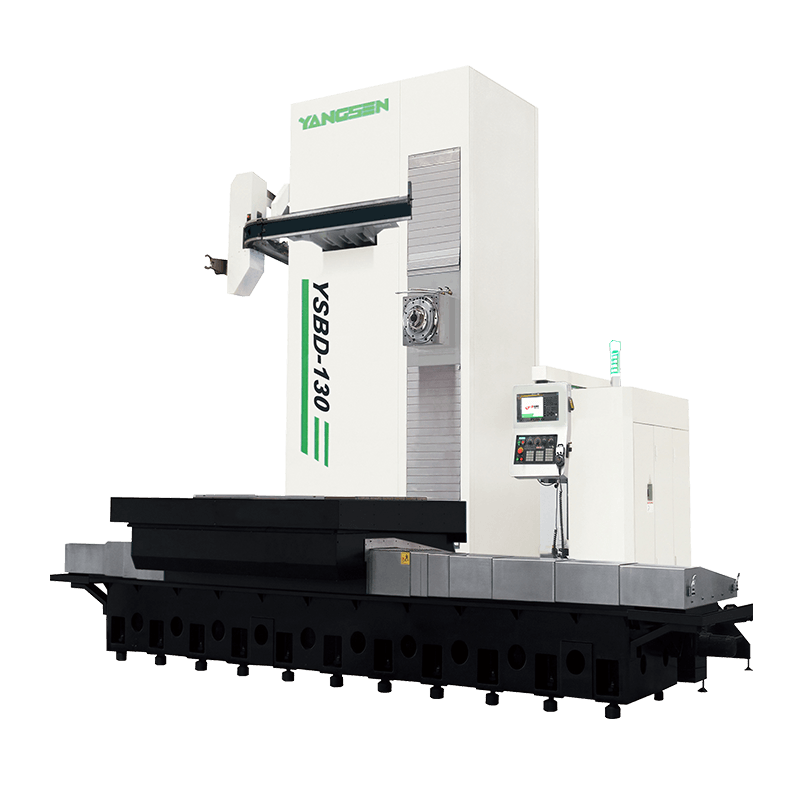

YSBD-130/15T

модель
YSBD-130/15T
Вид станка — Горизонтально-расточной обрабатывающий центр
Ход X/Y/Z/W — 4500/2600/1500/700 мм
Масса — 45 т
консультация
Технологические параметры

Технологические параметры YSBD-130/15T

Параметр
Значение
Вид станка
Горизонтально-расточной обрабатывающий центр
Ход X/Y/Z/W
4500/2600/1500/700 мм
Расстояние от торца шпинделя до стола
75–2675 мм
Расстояние от центра шпинделя до колонны
280–2480 мм
Направляющие
Роликовые
Размер стола
1800×2000 мм
Максимальная нагрузка на стол
15000 кг
Индексация стола
0,001°
Конус шпинделя
BT50
Частота вращения шпинделя
3000 об/мин
Привод шпинделя
Редуктор ременного типа
Диаметр расточного шпинделя
Ø130 мм
Быстрые подачи X/Y/Z/W
10/10/10/8 м/мин
Рабочие подачи X/Y/Z/W
10/10/10/5 м/мин
Тип инструментального магазина
Track type ATC
Конус инструмента
BT50
Ёмкость магазина
40 инструментов
Макс. диаметр инструмента с соседним инструментом
125 мм
Макс. диаметр инструмента без соседнего инструмента
250 мм
Макс. длина инструмента
500 мм
Макс. масса инструмента
25 кг
Время смены инструмента
14 с
Двигатель шпинделя
AiI30/7000
Сервоприводы
AIF40/3000/AIF40B/3000/AIF40/3000/AIF22/3000
Насос СОЖ
4-60
Требуемая мощность
95 кВА
Требования к воздуху
6–8
Габариты Д×Ш×В
8000×7500×5500 мм
Масса
45 т
