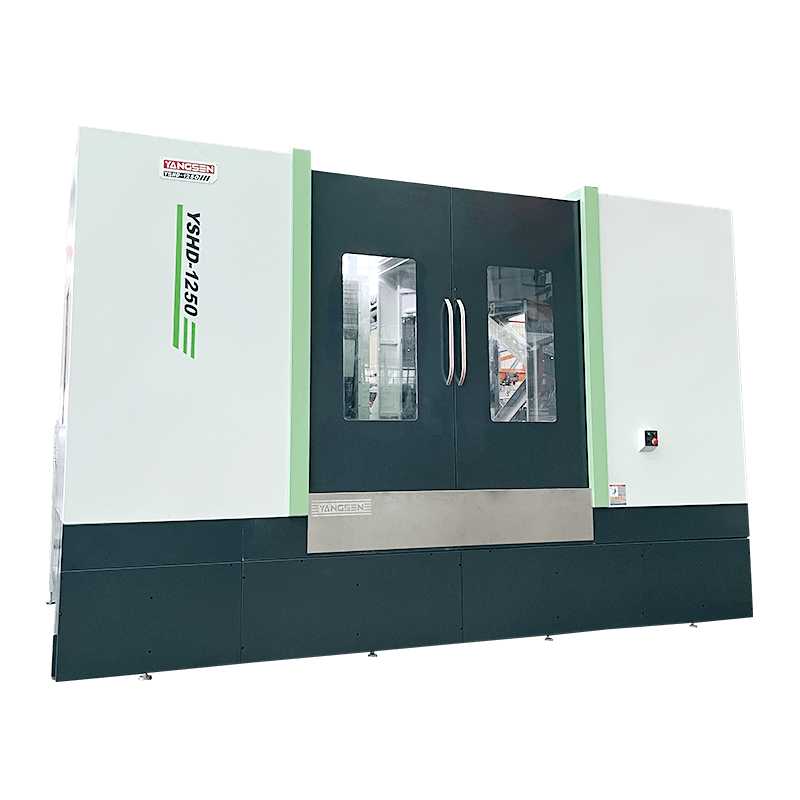

YSHD-1250

модель
YSHD-1250
Вид станка — Горизонтальный обрабатывающий центр (HMC)
Ход X/Y/Z — 2000/1350/1350 мм
Масса — 28 т
консультация
Технологические параметры

Технологические параметры YSHD-1250

Параметр
Значение
Вид станка
Горизонтальный обрабатывающий центр (HMC)
Ход X/Y/Z
2000/1350/1350 мм
Расстояние от торца шпинделя до стола
50–1400 мм
Расстояние от центра шпинделя до колонны
350–1700 мм
Направляющие
Роликовые линейные
Размер стола
1250×1250 мм
Максимальная нагрузка на стол
5 т
Т-пазы
7-22×160 мм
Количество паллет
1
Индексация стола
1°/0,001°
Максимальный диаметр поворота
Ø2200 мм
Конус шпинделя
BBT-50
Частота вращения шпинделя
6000 об/мин
Привод шпинделя
Ременной
Быстрые подачи X/Y/Z
10/10/10 м/мин
Рабочая подача
10 м/мин
Смена инструмента
ARM Type (серво привод)
Хвостовик инструмента
BT-50
Ёмкость магазина
24
Макс. диаметр инструмента с соседним
125 мм
Макс. диаметр без соседнего
250 мм
Макс. длина инструмента
500 мм
Макс. масса инструмента
25 кг
Время смены инструмента
4,9 с
Мощность двигателя шпинделя
15/18,5 кВт
Сервоприводы трёх осей
3,0/3,0/3,0 кВт
Требуемая мощность
40 кВА
Давление воздуха
6–8 кг/см²
Габариты Д×Ш×В
8160×6135×4100 мм
Масса
28 т
