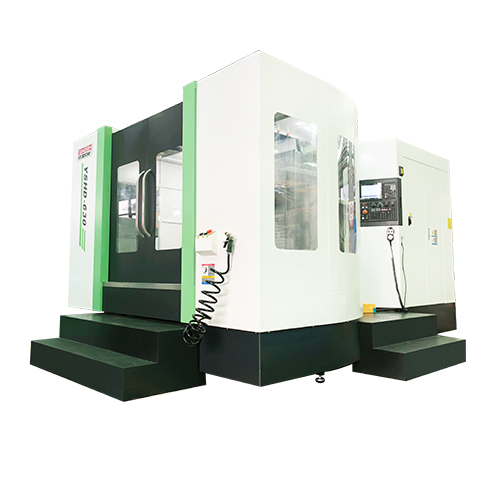

YSHD-630

модель
YSHD-630
Вид станка — Горизонтальный обрабатывающий центр (HMC)
Ход X/Y/Z — 1100/750/950 мм
Масса — 12 т
консультация
Технологические параметры

Технологические параметры YSHD-630

Параметр
Значение
Вид станка
Горизонтальный обрабатывающий центр (HMC)
Ход X/Y/Z
1100/750/950 мм
Расстояние от торца шпинделя до стола
120–870 мм
Расстояние от центра шпинделя до колонны
130–1080 мм
Направляющие
Роликовые линейные
Размер стола
630×630 мм
Максимальная нагрузка на стол
1,2 т
Т-пазы
5-18×100 мм
Количество паллет
1
Индексация стола
1°/0,001°
Максимальный диаметр поворота
Ø1100 мм
Конус шпинделя
BBT-50
Частота вращения шпинделя
8000 об/мин
Привод шпинделя
Ременной
Быстрые подачи X/Y/Z
30/30/30 м/мин
Рабочая подача
10 м/мин
Смена инструмента
ARM Type (серво привод)
Хвостовик инструмента
BT-50
Ёмкость магазина
24
Макс. диаметр инструмента с соседним
112 мм
Макс. диаметр без соседнего
200 мм
Макс. длина инструмента
300 мм
Макс. масса инструмента
18 кг
Время смены инструмента
4,2 с
Мощность двигателя шпинделя
15/18,5 кВт
Сервоприводы трёх осей
3,0/3,0/3,0 кВт
Требуемая мощность
30 кВА
Давление воздуха
6–8 кг/см²
Габариты Д×Ш×В
4905×3510×3255 мм
Масса
12 т
