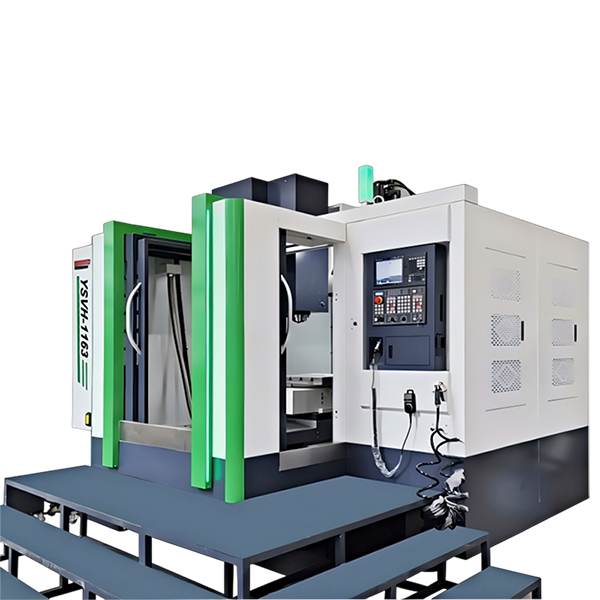

YSVH-1163

модель
YSVH-1163
Вид станка — Горизонтальный обрабатывающий центр (HMC)
Перемещения осей — X 1100 мм; Y 700 мм/500 мм; Z 650 мм
Масса — 10,8 т
консультация
Технологические параметры

Технологические параметры YSVH-1163

Параметр
Значение
Вид станка
Горизонтальный обрабатывающий центр (HMC)
Ход X вертикальной/горизонтальной оси
1100 мм
Ход Y вертикального шпинделя
700 мм
Ход Y горизонтального шпиндельного узла
500 мм
Ход Z горизонтального шпиндельного узла
650 мм
Расстояние от торца вертикального шпинделя до стола
120–770 мм
Расстояние от торца горизонтального шпинделя до стола
120–620 мм
Расстояние от торца горизонтального шпинделя до центра стола
170–870 мм
Вертикальная направляющая до центра шпинделя
702 мм
Горизонтальная направляющая до торца шпинделя
305 мм
Площадь поворотного стола
630×630 мм
Поворотный механизм
Гидравлический
Индексация
1×360°
Максимальный диаметр детали при повороте
1300 мм
Максимальная нагрузка
600 кг
Конус шпинделя
BBT40
Частота вращения шпинделя
10000 об/мин
Передача шпинделя
Ременная
Быстрые подачи X/Y/ZN1
36/36/30/30 м/мин
Максимальная рабочая подача
10000 мм/мин
Смена инструмента
Боковой/горизонтальный магазин
Хвостовик инструмента
BT40
Ёмкость магазина
24
Макс. диаметр инструмента с соседним
78 мм
Макс. диаметр без соседнего
120 мм
Макс. длина инструмента
300 мм
Макс. масса инструмента
7 кг
Время смены инструмента
2,2 с
Двигатели шпинделя
Вертикальный SJ-DG7.5/120; горизонтальный SJ-DG7.5/120
Сервоприводы осей
HG303/HG303HG303B/HG303B/HG204
Насос СОЖ
4-60
Электропитание
40
Требования к воздуху
6–8
Габариты Д×Ш×В
3850×3200×3300
Масса
10,8 т
