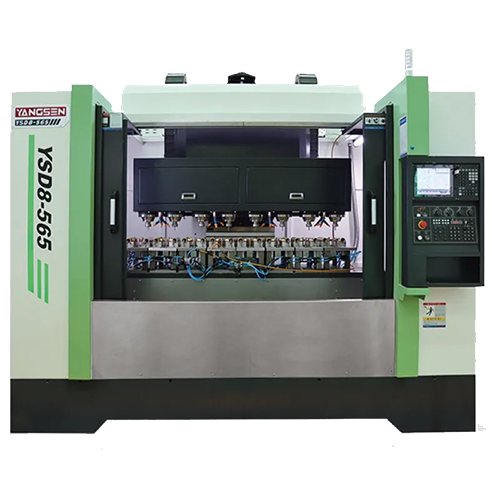

YSD8-565

модель
YSD8-565
Вид станка — Вертикальный обрабатывающий центр (VMC)
Ход X/Y/Z — 550/650/550 мм
Масса — 9,8 т
консультация
Технологические параметры

Технологические параметры YSD8-565

Параметр
Значение
Вид станка
Вертикальный обрабатывающий центр (VMC)
Ход осей X/Y/Z
550/650/550 мм
Расстояние от торца шпинделя до стола
150–700 мм
Расстояние от центра шпинделя до колонны
700 мм
Направляющие трёх осей
Роликовые линейные
Размер стола
2100×550 мм
Максимальная нагрузка на стол
1500 кг
Т-пазы
3-18×140 мм
Конус шпинделя
BT30
Частота вращения шпинделя
24000 об/мин
Привод шпинделя
Встроенный
Быстрые подачи X/Y/Z
30/30/30 м/мин
Рабочая подача
10
Смена инструмента
Inline ATC
Мощность двигателя шпинделя
7,5×8 кВт
Сервоприводы трёх осей
3,0/3,0/4,5 кВт
Требуемая мощность
20 кВА
Требования к давлению воздуха
6–8
Габариты Д×Ш×В
3100×2600×3050 мм
Масса
9,8 т
