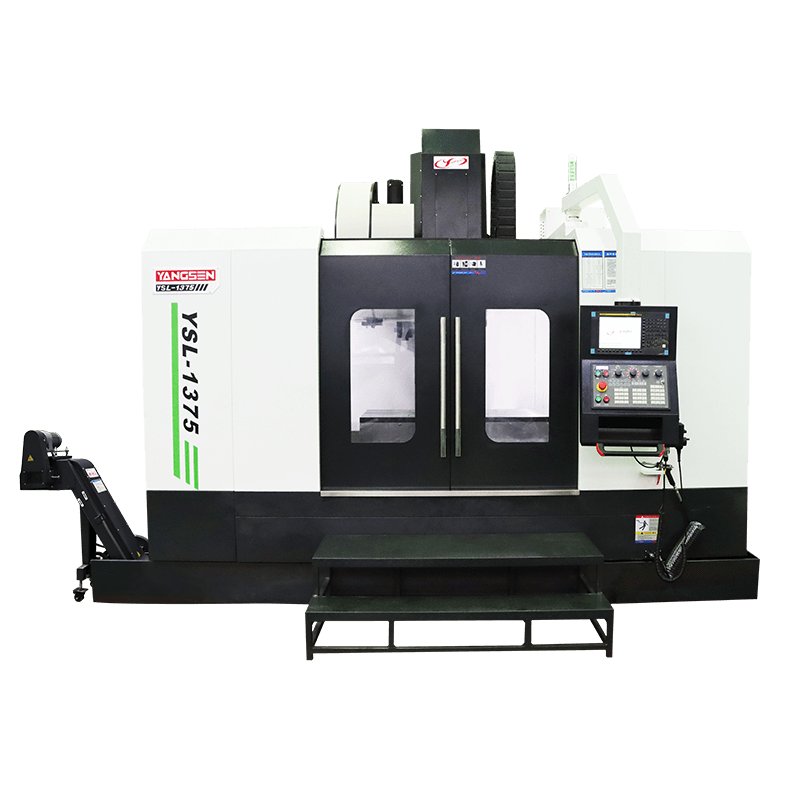

YSL-1375

модель
YSL-1375
Вид станка — Вертикальный обрабатывающий центр (VMC)
Ход X/Y/Z — 1300×750×600 мм
Масса — 11 т
консультация
Технологические параметры

Технологические параметры YSL-1375

Параметр
Значение
Вид станка
Вертикальный обрабатывающий центр (VMC)
Ход X/Y/Z
1300×750×600 мм
Расстояние от торца шпинделя до стола
70–670 мм
Расстояние от центра шпинделя до колонны
785 мм
Направляющие
X/Y — роликовые линейные; Z — коробчатые
Размер стола
1360×700 мм
Максимальная нагрузка на стол
1500 кг
Т-пазы
5-18×122 мм
Конус шпинделя
BBT-50
Частота вращения шпинделя
6000 об/мин
Привод шпинделя
Ременной
Быстрые подачи X/Y/Z
20/20/10 м/мин
Рабочая подача
10 м/мин
Смена инструмента
ARM Type
Хвостовик инструмента
BT50
Ёмкость магазина
24
Макс. диаметр инструмента с соседним
105 мм
Макс. диаметр без соседнего
200 мм
Макс. длина инструмента
350 мм
Макс. масса инструмента
15 кг
Время смены инструмента
4,9 с
Мощность двигателя шпинделя
15 кВт
Сервоприводы трёх осей
3,0/3,0/4,5 кВт
Требуемая мощность
25 кВА
Давление воздуха
6–8 кг/см²
Габариты Д×Ш×В
3559×2965×2686 мм
Масса
11 т
