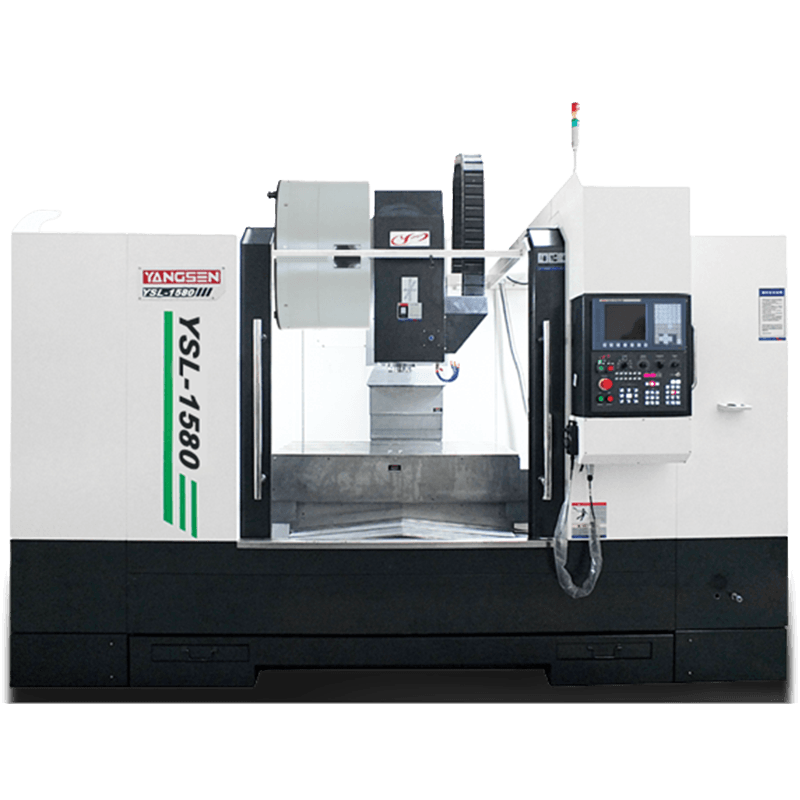

YSL-1580

модель
YSL-1580
Вид станка — Вертикальный обрабатывающий центр (VMC)
Ход X/Y/Z — 1500/800/700 мм
Масса — 13 т
консультация
Технологические параметры

Технологические параметры YSL-1580

Параметр
Значение
Вид станка
Вертикальный обрабатывающий центр (VMC)
Ход X/Y/Z
1500/800/700 мм
Расстояние от торца шпинделя до стола
130–830 мм
Расстояние от центра шпинделя до колонны
810 мм
Направляющие
X/Y — роликовые линейные; Z — коробчатые
Размер стола
1700×800 мм
Максимальная нагрузка на стол
1500 кг
Т-пазы
5-22×135 мм
Конус шпинделя
BBT-50
Частота вращения шпинделя
6000 об/мин
Привод шпинделя
Ременной
Быстрые подачи X/Y/Z
20/20/10 м/мин
Рабочая подача X/Y/Z
10 м/мин
Смена инструмента
ARM Type
Хвостовик инструмента
BT50
Ёмкость магазина
24
Макс. диаметр инструмента с соседним
105 мм
Макс. диаметр без соседнего
200 мм
Макс. длина инструмента
350 мм
Макс. масса инструмента
15 кг
Время смены инструмента
4,9 с
Мощность двигателя шпинделя
18,5 кВт
Сервоприводы
7,0/4,5/4,5 кВт
Требуемая мощность
35 кВА
Давление воздуха
6–8 кг/см²
Габариты Д×Ш×В
4300×2996×2837 мм
Масса
13 т
