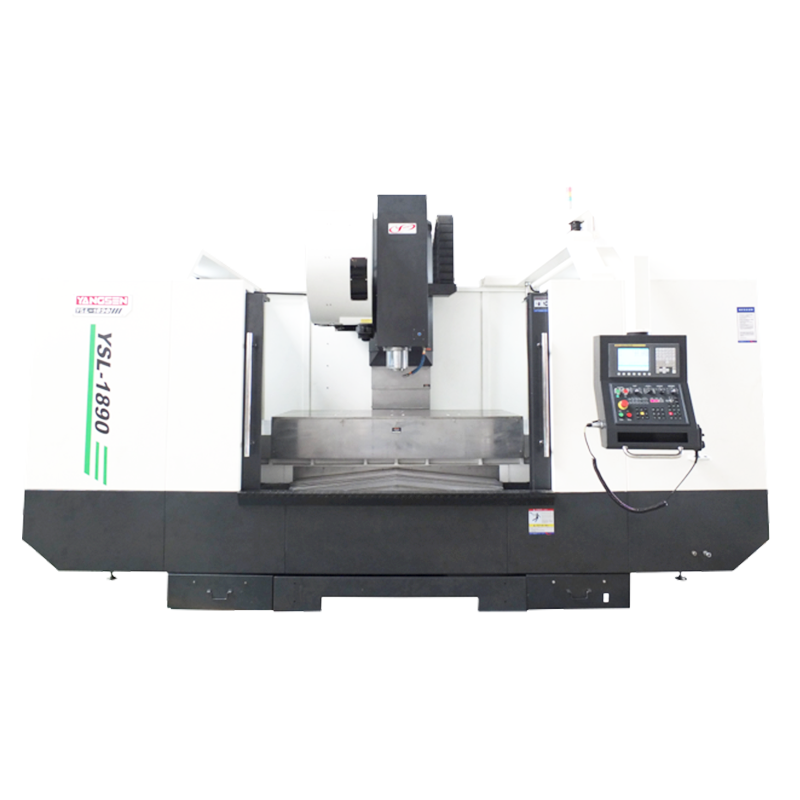

YSL-1890

модель
YSL-1890
Вид станка — Вертикальный обрабатывающий центр (VMC)
Ход X/Y/Z — 1800×900×600 мм
Масса — 16,5 т
консультация
Технологические параметры

Технологические параметры YSL-1890

Параметр
Значение
Вид станка
Вертикальный обрабатывающий центр (VMC)
Ход X/Y/Z
1800×900×600 мм
Расстояние от торца шпинделя до стола
150–750 мм
Расстояние от центра шпинделя до колонны
950 мм
Направляющие
X/Y — роликовые линейные; Z — коробчатые
Размер стола
2000×900 мм
Максимальная нагрузка на стол
1600 кг
Т-пазы
5-22×165 мм
Конус шпинделя
BBT-50
Частота вращения шпинделя
6000 об/мин
Привод шпинделя
Ременной
Быстрые подачи X/Y/Z
20/20/10 м/мин
Рабочая подача
10 м/мин
Смена инструмента
ARM Type
Хвостовик инструмента
BT50
Ёмкость магазина
24
Макс. диаметр инструмента с соседним
105 мм
Макс. диаметр без соседнего
200 мм
Макс. длина инструмента
350 мм
Макс. масса инструмента
15 кг
Время смены инструмента
4,9 с
Мощность двигателя шпинделя
18,5 кВт
Сервоприводы
7,0/4,5/4,5 кВт
Требуемая мощность
35 кВА
Давление воздуха
6–8 кг/см²
Габариты Д×Ш×В
4850×3222×3034 мм
Масса
16,5 т
