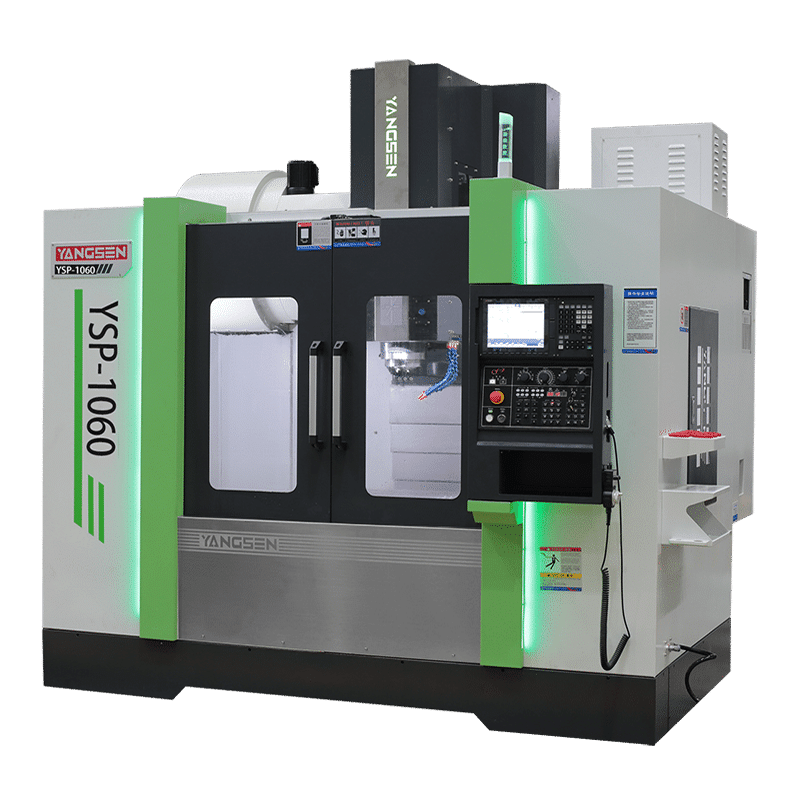

YSP-1060

модель
YSP-1060
Вид станка — Вертикальный обрабатывающий центр (VMC)
Ход X/Y/Z — 1100/600/600 мм
Масса — 8,5 т
консультация
Технологические параметры

Технологические параметры YSP-1060

Параметр
Значение
Вид станка
Вертикальный обрабатывающий центр (VMC)
Ход X/Y/Z
1100/600/600 мм
Расстояние от торца шпинделя до стола
180–780 мм
Расстояние от центра шпинделя до колонны
655 мм
Направляющие
Коробчатые (Box Way, Captain Turcite)
Размер стола
1300600
Максимальная нагрузка на стол
800 кг
Т-пазы
5-18×120 мм
Конус шпинделя
BBT-40
Частота вращения шпинделя
8000 об/мин
Привод шпинделя
Ременной
Быстрые подачи X/Y/Z
15/15/12 м/мин
Рабочая подача
10 м/мин
Смена инструмента
ARM Type
Хвостовик инструмента
BT-40
Ёмкость магазина
24
Макс. диаметр инструмента с соседним
80 мм
Макс. диаметр без соседнего
120 мм
Макс. длина инструмента
300 мм
Макс. масса инструмента
7 кг
Время смены инструмента
1,4 с
Мощность двигателя шпинделя
15 кВт
Сервоприводы трёх осей
2,0/2,0/3,0 кВт
Требуемая мощность
20 кВА
Давление воздуха
6–8 кг/см²
Габариты Д×Ш×В
3300×2600×2800 мм
Масса
8,5 т
