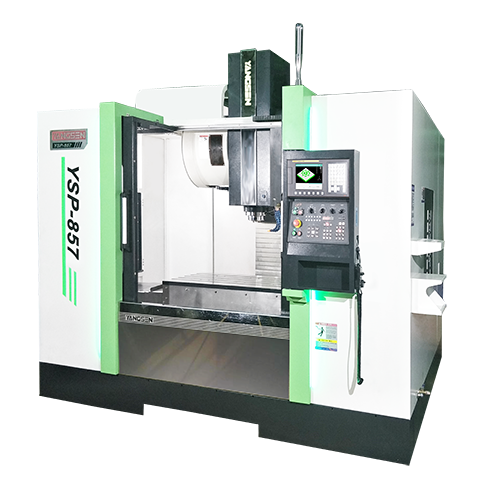

YSP-857

модель
YSP-857
Вид станка — Вертикальный обрабатывающий центр (VMC)
Ход X/Y/Z — 800/500/700 мм
Масса — 6,5 т
консультация
Технологические параметры

Технологические параметры YSP-857

Параметр
Значение
Вид станка
Вертикальный обрабатывающий центр (VMC)
Ход X/Y/Z
800/500/700 мм
Расстояние от торца шпинделя до стола
110–810 мм
Расстояние от центра шпинделя до колонны
575 мм
Направляющие
Коробчатые (Box Way, Captain Turcite)
Размер стола
1000X5330 мм
Максимальная нагрузка на стол
600 кг
Т-пазы
5-18×100 мм
Конус шпинделя
BBT-40
Частота вращения шпинделя
8000 об/мин
Привод шпинделя
Ременной
Быстрые подачи X/Y/Z
15/15/12 м/мин
Рабочая подача
10 м/мин
Смена инструмента
ARM Type
Хвостовик инструмента
BT-40
Ёмкость магазина
24
Макс. диаметр инструмента с соседним
80 мм
Макс. диаметр без соседнего
120 мм
Макс. длина инструмента
300 мм
Макс. масса инструмента
7 кг
Время смены инструмента
1,4 с
Мощность двигателя шпинделя
7,5/11 кВт
Сервоприводы трёх осей
2,0/2,0/3,0 кВт
Требуемая мощность
20 кВА
Давление воздуха
6–8 кг/см²
Габариты Д×Ш×В
2450×2400×2850 мм
Масса
6,5 т
