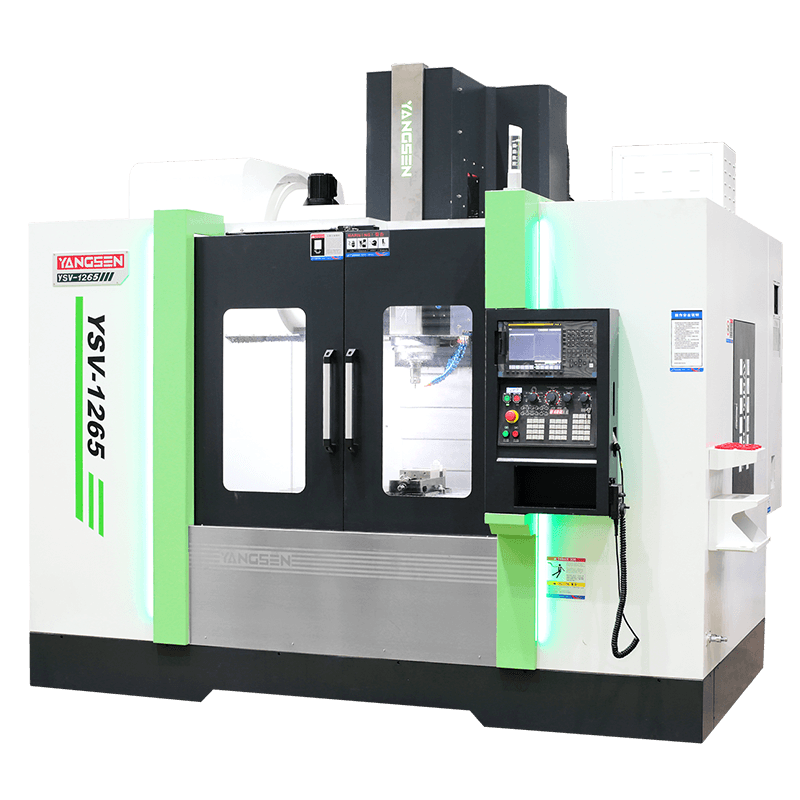

YSV-1265

модель
YSV-1265
Вид станка — Вертикальный обрабатывающий центр (VMC)
Ход X/Y/Z — 1200×680×680 мм
Масса — 8,7 т
консультация
Технологические параметры

Технологические параметры YSV-1265

Параметр
Значение
Вид станка
Вертикальный обрабатывающий центр (VMC)
Ход X/Y/Z
1200×680×680 мм
Расстояние от торца шпинделя до стола
120–800 мм
Расстояние от центра шпинделя до колонны
700 мм
Направляющие
Роликовые линейные
Размер стола
1320×650 мм
Максимальная нагрузка на стол
1200 кг
Т-пазы
5-18×100 мм
Конус шпинделя
BBT-40
Частота вращения шпинделя
10000 об/мин
Привод шпинделя
Ременной
Быстрые подачи X/Y/Z
30/30/30 м/мин
Рабочая подача
10 м/мин
Смена инструмента
ARM Type
Хвостовик инструмента
BT-40
Ёмкость магазина
24
Макс. диаметр инструмента с соседним
80 мм
Макс. диаметр без соседнего
120 мм
Макс. длина инструмента
300 мм
Макс. масса инструмента
7 кг
Время смены инструмента
1,4 с
Мощность двигателя шпинделя
15 кВт
Сервоприводы трёх осей
3,0/3,0/4,5 кВт
Требуемая мощность
25 кВА
Давление воздуха
6–8 кг/см²
Габариты Д×Ш×В
3100×2558×2794 мм
Масса
8,7 т
