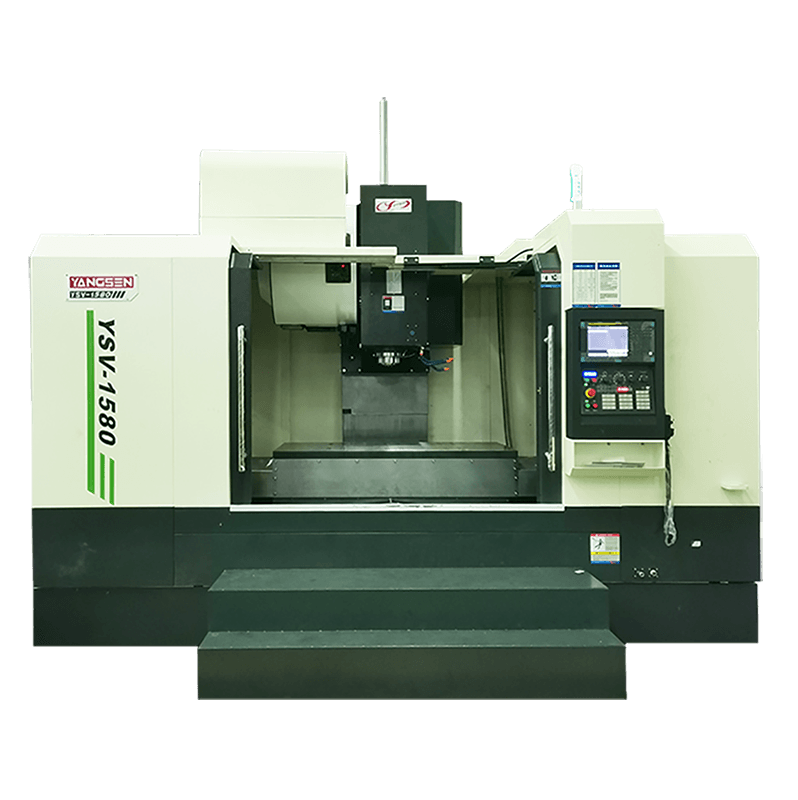

YSV-1580

модель
YSV-1580
Вид станка — Вертикальный обрабатывающий центр (VMC)
Ход X/Y/Z — 1500/800X700 мм
Масса — 11,5 т
консультация
Технологические параметры

Технологические параметры YSV-1580

Параметр
Значение
Вид станка
Вертикальный обрабатывающий центр (VMC)
Ход X/Y/Z
1500/800X700 мм
Расстояние от торца шпинделя до стола
150–850 мм
Расстояние от центра шпинделя до колонны
880 мм
Направляющие
Роликовые линейные
Размер стола
1600×800 мм
Максимальная нагрузка на стол
1500 кг
Т-пазы
7-22×110 мм
Конус шпинделя
BBT-50
Частота вращения шпинделя
6000 об/мин
Привод шпинделя
Ременной
Быстрые подачи X/Y/Z
30/30/30 м/мин
Рабочая подача X/Y/Z
10 м/мин
Смена инструмента
ARM Type
Хвостовик инструмента
BT50
Ёмкость магазина
24
Макс. диаметр инструмента с соседним
105 мм
Макс. диаметр без соседнего
200 мм
Макс. длина инструмента
350 мм
Макс. масса инструмента
15 кг
Время смены инструмента
4,9 с
Мощность двигателя шпинделя
15 кВт
Сервоприводы (как опубликовано)
3.0/32.04.5
Требуемая мощность
20 кВА
Давление воздуха
6–8 кг/см²
Габариты Д×Ш×В
4060×3180×2766 мм
Масса
11,5 т
