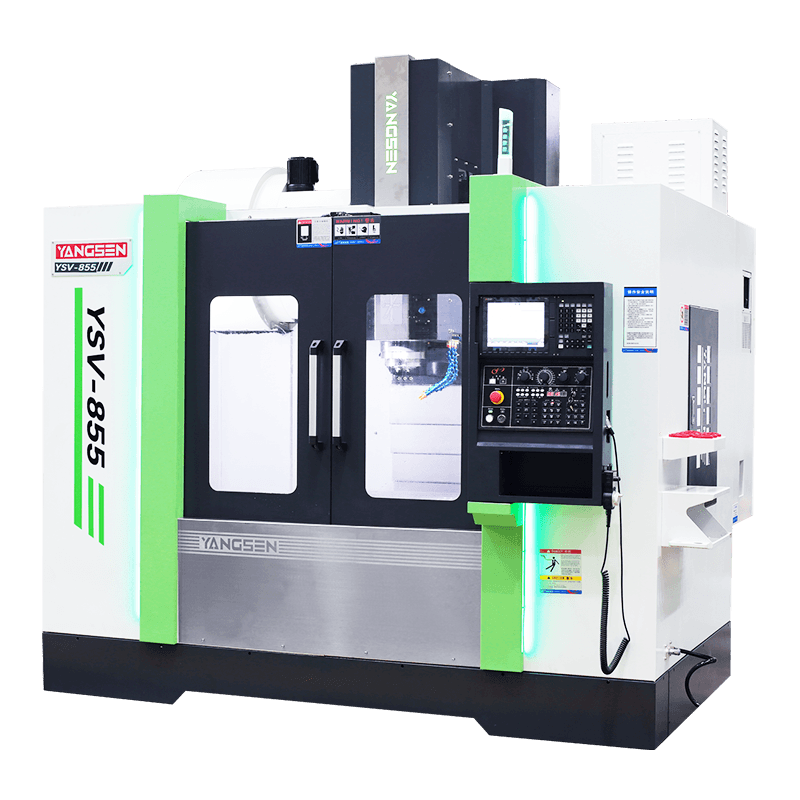

YSV-855

модель
YSV-855
Вид станка — Вертикальный обрабатывающий центр (VMC)
Ход X/Y/Z — 850/550/550 мм
Масса — 5,8 т
консультация
Технологические параметры

Технологические параметры YSV-855

Параметр
Значение
Вид станка
Вертикальный обрабатывающий центр (VMC)
Ход X/Y/Z
850/550/550 мм
Расстояние от торца шпинделя до стола
120–670 мм
Расстояние от центра шпинделя до колонны
610 мм
Направляющие
Роликовые линейные
Размер стола
1000×550 мм
Максимальная нагрузка на стол
800 кг
Т-пазы
5-18×90 мм
Конус шпинделя
BBT-40
Частота вращения шпинделя
10000 об/мин
Привод шпинделя
Ременной
Быстрые подачи X/Y/Z
48/48/48 м/мин
Рабочая подача
10 м/мин
Смена инструмента
ARM Type
Хвостовик инструмента
BT-40
Ёмкость магазина
28
Макс. диаметр инструмента с соседним
68 мм
Макс. диаметр без соседнего
105 мм
Макс. длина инструмента
300 мм
Макс. масса инструмента
7 кг
Время смены инструмента
1,4 с
Мощность двигателя шпинделя
7,5/11 кВт
Сервоприводы
2,0/2,0/3,0 кВт
Требуемая мощность
20 кВА
Давление воздуха
6–8 кг/см²
Габариты Д×Ш×В
2530×2350×2559 мм
Масса
5,8 т
