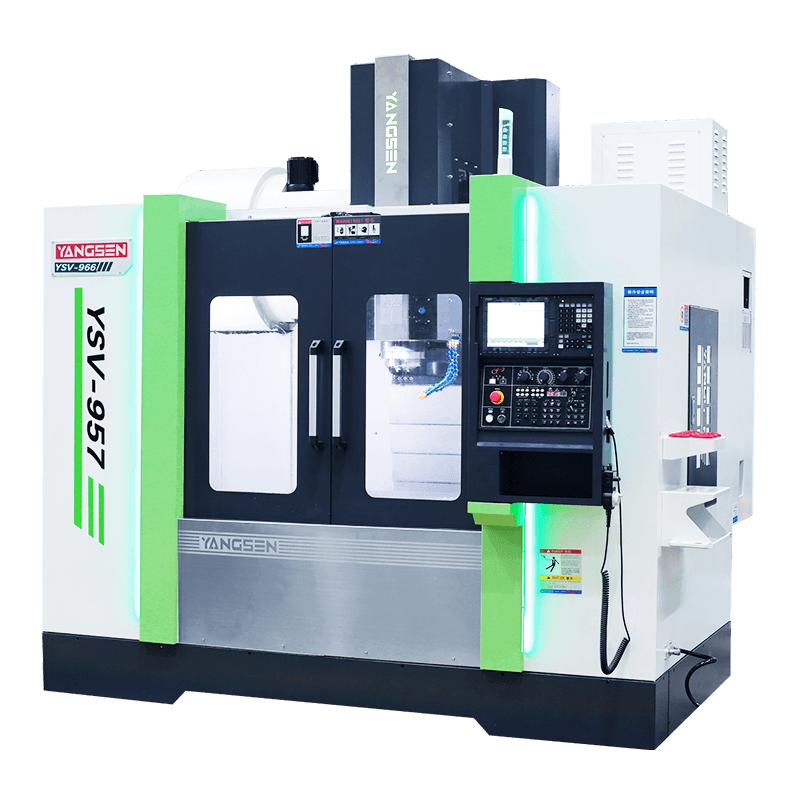

YSV-957

модель
YSV-957
Вид станка — Вертикальный обрабатывающий центр (VMC)
Ход X/Y/Z — 900/570/680 мм
Масса — 6,8 т
консультация
Технологические параметры

Технологические параметры YSV-957

Параметр
Значение
Вид станка
Вертикальный обрабатывающий центр (VMC)
Ход X/Y/Z
900/570/680 мм
Расстояние от торца шпинделя до стола
120–800 мм
Расстояние от центра шпинделя до колонны
610 мм
Направляющие
Роликовые линейные
Размер стола
1020×570 мм
Максимальная нагрузка на стол
1000 кг
Т-пазы
5-18×90 мм
Конус шпинделя
BBT-40
Частота вращения шпинделя
10000 об/мин
Привод шпинделя
Ременной
Быстрые подачи X/Y/Z
30/30/30 м/мин
Рабочая подача
10 м/мин
Смена инструмента
ARM Type
Хвостовик инструмента
BT-40
Ёмкость магазина
24
Макс. диаметр инструмента с соседним
80 мм
Макс. диаметр без соседнего
120 мм
Макс. длина инструмента
300 мм
Макс. масса инструмента
7 кг
Время смены инструмента
1,4 с
Мощность двигателя шпинделя
7,5/11 кВт
Сервоприводы трёх осей
2,0/2,0/3,0 кВт
Требуемая мощность
20 кВА
Давление воздуха
6–8 кг/см²
Габариты Д×Ш×В
2640×2354×2575 мм
Масса
6,8 т
